उत्पाद विवरण:
|
औद्योगिक तरल पदार्थ प्रबंधन की दुनिया में, डायाफ्राम पंप अपनी मजबूती, बहुमुखी प्रतिभा और चिपचिपे कीचड़ से लेकर संक्षारक रसायनों तक तरल पदार्थों की एक विस्तृत श्रृंखला को संभालने की क्षमता के लिए प्रसिद्ध हैं। हालाँकि, यहां तक कि सबसे विश्वसनीय वर्कहॉर्स भी एक सहायक घटक से लाभ उठा सकता है जो इसके प्रदर्शन और दीर्घायु को बढ़ाता है। यह घटक बफ़र टैंक (या पल्सेशन डैम्पर) है, जिसे अक्सर अनदेखा किया जाता है लेकिन गंभीर रूप से महत्वपूर्ण सहायक उपकरण है।
यह लेख डायाफ्राम पंप सिस्टम में बफर टैंक स्थापित करने के कार्य, लाभ और मुख्य विचारों की पड़ताल करता है।
केन्द्रापसारक पंपों के विपरीत, जो एक सुचारू, निरंतर प्रवाह प्रदान करते हैं, डायाफ्राम पंप एक पारस्परिक सिद्धांत पर काम करते हैं। डायाफ्राम की आगे-पीछे की गति तरल पदार्थ की अलग-अलग मात्रा बनाती है जिसे डिस्चार्ज लाइन के माध्यम से धकेला जाता है। इसके परिणामस्वरूप एक स्पंदित या स्पंदित प्रवाह होता है।
हालाँकि यह स्पंदन पंप के डिज़ाइन में अंतर्निहित है, यह पाइपिंग प्रणाली में कई महत्वपूर्ण समस्याएं पैदा कर सकता है:
वॉटर हैमर: द्रव स्तंभ का तीव्र त्वरण और मंदी विनाशकारी दबाव स्पाइक्स बना सकता है, जिसे वॉटर हैमर के रूप में जाना जाता है। इससे पाइप, फिटिंग, वाल्व और उपकरणों पर दबाव पड़ सकता है, जिससे थकावट विफलता और रिसाव हो सकता है।
कंपन: स्पंदन पूरे सिस्टम में कंपन संचारित करता है। इससे कनेक्शन ढीले हो सकते हैं, सपोर्ट पर अत्यधिक घिसाव हो सकता है और शोर पैदा हो सकता है।
गलत प्रवाह मीटरिंग: कई प्रवाह मीटर, जैसे टरबाइन या चुंबकीय प्रवाह मीटर, स्थिर प्रवाह के लिए कैलिब्रेट किए जाते हैं। धड़कन के कारण वे गलत तरीके से पढ़ सकते हैं, जिससे प्रक्रिया नियंत्रण त्रुटियां और खुराक संबंधी अशुद्धियां हो सकती हैं।
पंप दक्षता में कमी: पंप को अपनी स्वयं निर्मित दबाव तरंगों के विरुद्ध काम करना पड़ता है, जिससे आवश्यकता से अधिक ऊर्जा की खपत होती है।

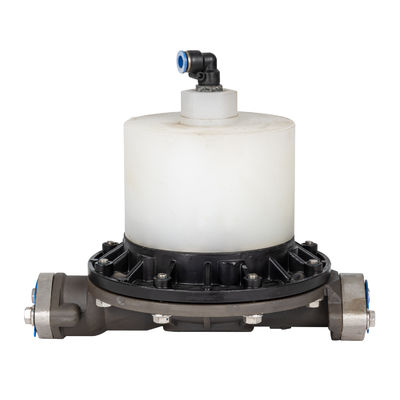

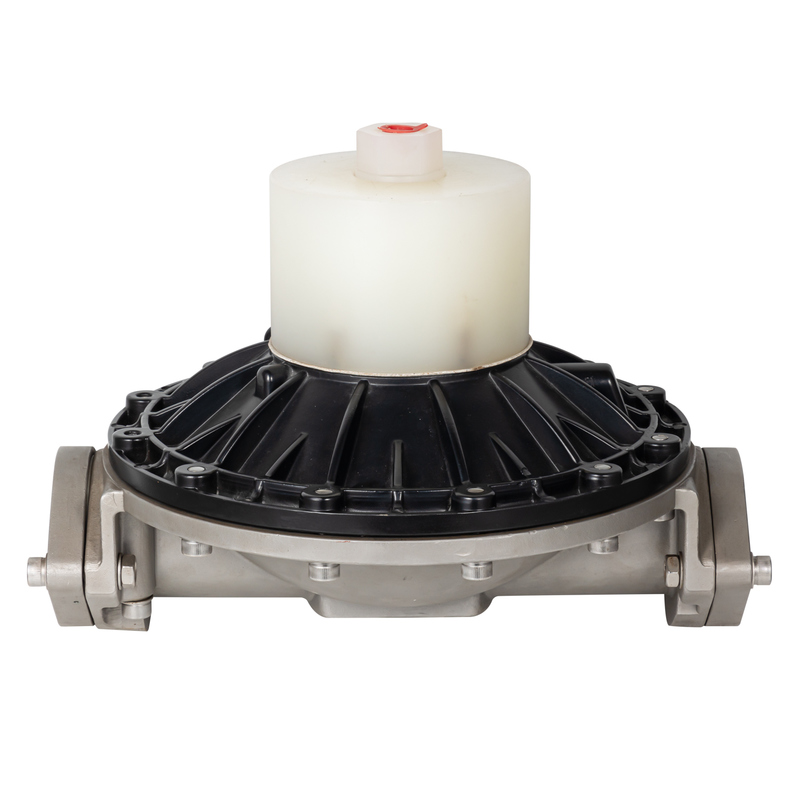

बफर टैंक डायाफ्राम पंप के डिस्चार्ज साइड पर स्थापित एक बर्तन है, जिसे इन स्पंदनों को कम करने के लिए डिज़ाइन किया गया है। यह एक सरल लेकिन प्रभावी सिद्धांत पर आधारित है: ऊर्जा को अवशोषित करने के लिए एक संपीड़ित गैस कुशन का उपयोग करना।
एक विशिष्ट मूत्राशय-प्रकार के बफर टैंक में दो मुख्य घटक होते हैं:
एक लचीला मूत्राशय या डायाफ्राम: यह पंप किए गए तरल पदार्थ को गैस कक्ष से अलग करता है।
गैस चार्ज (आमतौर पर नाइट्रोजन या वायु): गैस पक्ष को एक विशिष्ट दबाव के लिए पूर्व-चार्ज किया जाता है, जो आमतौर पर सिस्टम के औसत ऑपरेटिंग दबाव के 60-80% पर सेट होता है।
ऑपरेशन के दौरान की प्रक्रिया इस प्रकार है:
पंप के डिस्चार्ज स्ट्रोक के दौरान: पंप उच्च दबाव पर तरल पदार्थ के एक स्लग को डिस्चार्ज लाइन में धकेलता है। इस संपूर्ण दबाव तरंग को पाइप से नीचे ले जाने के बजाय, यह बफर टैंक में गैस को संपीड़ित करता है। मूत्राशय फैलता है, दबाव नाड़ी के चरम को अवशोषित करता है और अपनी ऊर्जा संग्रहीत करता है।
डिस्चार्ज स्ट्रोक के बीच: जैसे ही पंप अपने सक्शन स्ट्रोक पर चक्र करता है, लाइन में दबाव क्षण भर के लिए कम हो जाता है। बफ़र टैंक में संपीड़ित गैस अब फैलती है, संग्रहीत तरल पदार्थ को वापस लाइन में धकेलती है।
ऊर्जा अवशोषण और रिलीज का यह निरंतर चक्र तेज दबाव की चोटियों और गर्तों को प्रभावी ढंग से "सुचारू" करके बहुत अधिक लामिना और सुसंगत प्रवाह में बदल देता है।
बफर टैंक का एकीकरण पूरे सिस्टम में ठोस सुधार लाता है:
विस्तारित उपकरण जीवन: हानिकारक दबाव स्पाइक्स को खत्म करने और कंपन को कम करने से, पंप की सेवा जीवन, साथ ही वाल्व, गेज और डाउनस्ट्रीम उपकरण, काफी लंबे समय तक बढ़ जाते हैं।
सुचारू प्रवाह: प्रक्रिया को अधिक सुसंगत प्रवाह दर से लाभ होता है, जो रासायनिक खुराक, क्रोमैटोग्राफी, या सटीक वॉल्यूमेट्रिक नियंत्रण की आवश्यकता वाली किसी भी प्रक्रिया जैसे अनुप्रयोगों के लिए महत्वपूर्ण है।
कम शोर और कंपन: सिस्टम अधिक चुपचाप और कम झटकों के साथ संचालित होता है, जो एक सुरक्षित और अधिक आरामदायक कार्य वातावरण में योगदान देता है।
बेहतर पंप दक्षता: पंप अधिक स्थिर बैक-प्रेशर के विरुद्ध काम करता है, जो पंप की ड्राइव ट्रेन पर ऊर्जा की खपत और यांत्रिक तनाव को कम कर सकता है।
उपकरणों की बढ़ी हुई सटीकता: फ्लो मीटर और प्रेशर सेंसर अधिक विश्वसनीय और सटीक रीडिंग प्रदान करते हैं, जिससे बेहतर प्रक्रिया नियंत्रण और डेटा अखंडता होती है।
इष्टतम प्रदर्शन के लिए सही बफर टैंक चुनना महत्वपूर्ण है। प्रमुख कारकों में शामिल हैं:
पंप प्रवाह दर (जीपीएम/एलपीएम): उच्च प्रवाह दर के लिए दालों को प्रभावी ढंग से गीला करने के लिए एक बड़ी टैंक क्षमता की आवश्यकता होती है।
पंप गति (आरपीएम/एसपीएम): प्रति मिनट पल्स की संख्या आवश्यक भिगोना दक्षता को प्रभावित करती है।
सिस्टम ऑपरेटिंग दबाव: टैंक को अधिकतम सिस्टम दबाव के लिए रेट किया जाना चाहिए।
स्वीकार्य अवशिष्ट स्पंदन: प्रवाह की सहजता का वांछित स्तर अंतिम आकार निर्धारित करेगा। महत्वपूर्ण अनुप्रयोगों में, बड़े टैंक या एकाधिक टैंक आवश्यक हो सकते हैं।
निर्माता अक्सर इन मापदंडों के आधार पर सही बफर टैंक वॉल्यूम का चयन करने में मदद के लिए सूत्र या आकार देने वाले सॉफ़्टवेयर प्रदान करते हैं।
जबकि एक डायाफ्राम पंप बफर टैंक के बिना काम कर सकता है, इसे बिना बफर टैंक के संचालित करना शॉक अवशोषक के बिना कार चलाने के समान है। यात्रा कठिन होगी, कलपुर्जे तेजी से खराब हो जाएंगे और नियंत्रण से समझौता हो जाएगा। बफ़र टैंक एक सरल, लागत प्रभावी निवेश है जो पूंजीगत उपकरणों की सुरक्षा, प्रक्रिया स्थिरता सुनिश्चित करने और रखरखाव डाउनटाइम को कम करके कई गुना अधिक भुगतान करता है। यह स्वाभाविक रूप से स्पंदित पंप को एक सुचारू, विश्वसनीय और कुशल द्रव प्रबंधन समाधान में बदल देता है, जो वास्तव में डायाफ्राम पंप प्रणाली के गुमनाम नायक के रूप में अपना खिताब अर्जित करता है।
