उत्पाद विवरण:
|
| प्रोडक्ट का नाम: | वायु डायाफ्राम पंप | Max. मैक्स। Air Supply Pressure वायु आपूर्ति दबाव: | 120 साई |
|---|---|---|---|
| बहने की गति: | 40GPM / 150LPM | Max. मैक्स। Size Solid आकार ठोस: | 3/16 "（4.8 मिमी） |
| अधिकतम पारस्परिक गति: | 276 सीपीएम | प्रमाणपत्र: | आईएसओ 9001, सीई, एटेक्स |
| वाल्व सीट: | स्टेनलेस स्टील 304 | डायाफ्राम: | हाइट्रेल बुना न |
| हाई लाइट: | 1 इंच एल्यूमीनियम डायाफ्राम पंप,एल्यूमीनियम डायाफ्राम पंप 276 सीपीएम घूमकर,एल्यूमीनियम हवा संचालित डायाफ्राम पंप |
||

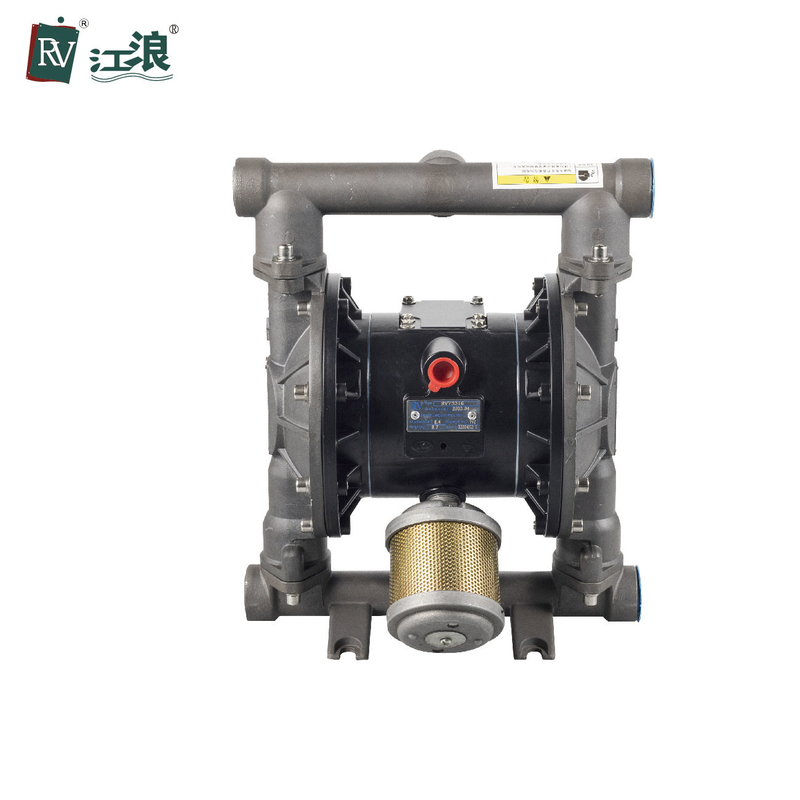

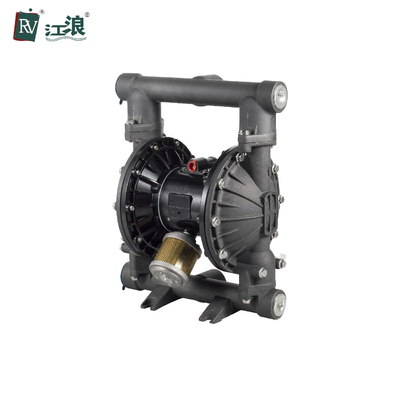

1 इंच एल्यूमीनियम डायाफ्राम पंप रिसाव का पता लगाने 22.5L / s
एयर डायाफ्राम पंप क्या है?यह एक औद्योगिक अनुप्रयोग में कैसे काम करता है?
एक वायु डायाफ्राम पंप (एओडीडी) एक प्रकार का सकारात्मक विस्थापन पंप है।इसमें दो पंपिंग कक्ष होते हैं जो लचीले डायाफ्राम की गति से बारी-बारी से भरे और डिस्चार्ज होते हैं।पंपिंग क्रिया बनाने के लिए संपीड़ित हवा को बारी-बारी से खिलाया जाता है, और डायाफ्राम के विपरीत किनारों पर वायु कक्षों से निकाला जाता है।
एयर डायाफ्राम पंप (AODD) पंप आमतौर पर स्थानांतरण अनुप्रयोगों के लिए उपयोग किए जाते हैं और कीचड़, घोल, अपघर्षक और कतरनी संवेदनशील तरल पदार्थ सहित विभिन्न प्रकार के फ़ीड को संभाल सकते हैं।वायु डायाफ्राम पंप मजबूत, विश्वसनीय और बनाए रखने में आसान होते हैं
विशेषताएँ:
• 1 इंच (25.4 मिमी) एनपीटी या बसपा धागा
• उच्च प्रवाह - 40 जीपीएम (151 एलपीएम) एक कॉम्पैक्ट, पोर्टेबल आकार में
• द्रव का दबाव 120 साई (8.4 बार, 0.84 एमपीए) तक
• एपॉक्सी-कोटेड सेंटर सेक्शन
• वैकल्पिक रिमोट ऑपरेशन के लिए बाहरी नियंत्रक
• एल्यूमिनियम केंद्र अनुभाग
डबल डायाफ्राम पंप कैसे काम करता है?
ध्यान दें कि अधिकांश मानक पंपों में दो डायाफ्राम और चार चेक बॉल होते हैं।डायाफ्राम का उपयोग तरल को अंदर खींचने और पंप से बाहर धकेलने के लिए किया जाता है, यह इस बात पर निर्भर करता है कि वह किस दिशा में जा रहा है।मानक पंपों में, चेक बॉल्स को केवल पंप के नीचे से तरल को यात्रा करने की अनुमति देने के लिए डिज़ाइन किया गया है और फिर संचालन करते समय ऊपर से बाहर।
जब संपीड़ित हवा एक डायाफ्राम को तरल कक्ष की ओर धकेलती है, नीचे के चेक वाल्व को नीचे और शीर्ष चेक वाल्व को ऊपर की ओर धकेलती है, तो यह सीधे पंप को पंप से ऊपर और बाहर मजबूर करने वाले तरल पर जो भी वायु दाब देता है उसे लागू करता है।उसी समय, विपरीत पंपिंग कक्ष में एक वैक्यूम बनाने और नीचे की जांच गेंद को ऊपर और शीर्ष चेक वाल्व को नीचे खींचने में दूसरा डायाफ्राम खींचा जा रहा है।फिर हवा बदल जाएगी और चक्र को दूसरी दिशा में शुरू कर देगी, हमेशा एक कक्ष को खाली करते हुए दूसरे को भरते हुए पूर्ण पंप चक्र का निर्माण करेगी।
आप पंप को कितना हवा की मात्रा और दबाव देते हैं, इसके आधार पर उनके पास एक असीम रूप से परिवर्तनशील प्रवाह दर होती है।प्रवाह दर जितनी अधिक होगी, डिस्चार्ज पाइपिंग उतनी ही लंबी होगी या तरल पदार्थ मोटा होगा, आप पंप को उतना ही अधिक दबाव और आयतन देंगे।स्टैंडर्ड साइड पोर्टेड, सेंटर पोर्टेड और स्प्लिट मैनिफोल्ड पंप के साथ-साथ ATEX और FDA कंप्लेंट पंप उपलब्ध हैं।
रबर भागों के लिए अधिकतम तरल तापमान
| बुना नू | 180 डिग्री फारेनहाइट (82 डिग्री सेल्सियस) |
| सैंटोप्रीन | 180 डिग्री फारेनहाइट (82 डिग्री सेल्सियस) |
| पीटीएफई | 212 डिग्री फ़ारेनहाइट (100 डिग्री सेल्सियस) |
| हाइट्रेल | 248 डिग्री फारेनहाइट (120 डिग्री सेल्सियस) |
| विटोन | 248 डिग्री फारेनहाइट (120 डिग्री सेल्सियस) |
| अधिकतम वायु खपत | 45scfm (22.5L / s) |
| एयर इनलेट आकार | 1/2 इंच एनपीटी (एफ) |
| एयर आउटलेट का आकार | 3/4 इंच एनपीटी (एफ) |
| द्रव इनलेट आकार | में 1। |
| द्रव आउटलेट आकार | में 1। |
| शुद्ध वजन |
एल्यूमिनियम 8.2 किग्रा |
पैकिंग और शिपिंग:
हमारी सेवा
* 24 कार्य घंटों के भीतर सभी पूछताछ का उत्तर दिया जाएगा
* पेशेवर पंप निर्माता, डिजाइन टीम के साथ।
* सभी सामान मानक निर्यात लकड़ी के मामले (गैर-धूमन) के साथ पैक किए जाते हैं
* फास्ट आफ्टर-सर्विस
सामान्य प्रश्न
Q1.क्या मेरे पास वायु डायाफ्राम पंप के लिए नमूना आदेश हो सकता है?
ए: हां, हम गुणवत्ता का परीक्षण और जांच करने के लिए नमूना आदेश का स्वागत करते हैं।मिश्रित नमूने स्वीकार्य हैं।
प्रश्न 2.लीड टाइम के बारे में क्या?
ए: नमूना तैयार करने के लिए 3-5 दिन, बड़े पैमाने पर उत्पादन के लिए 8-10 कार्य दिवस।
Q3.क्या आपके पास एयर डायाफ्राम ऑर्डर के लिए कोई MOQ सीमा है?
एक: कम MOQ, 1 पीसी नमूना जाँच के लिए उपलब्ध है।
प्रश्न4.आप माल कैसे भेजते हैं और आने में कितना समय लगता है?
ए: डीएचएल, यूपीएस, फेडेक्स या टीएनटी द्वारा जहाज।इसे आने में 3-5 दिन लगते हैं।एयरलाइन और समुद्री शिपिंग भी वैकल्पिक।
प्रश्न5.एयर डायफ्राम पंप के ऑर्डर को कैसे आगे बढ़ाएं?
ए: सबसे पहले हमें अपनी आवश्यकताओं या आवेदन के बारे में बताएं।
दूसरे हम आपकी आवश्यकताओं या हमारे सुझावों के अनुसार उद्धरण देते हैं।
तीसरा ग्राहक औपचारिक आदेश के लिए नमूनों की पुष्टि करता है और जमा करता है।
चौथा हम उत्पादन की व्यवस्था करते हैं।
